在LED應用中，絕多數的情況，LED發光的光學強度分佈(intensity distribution)是沒辦法滿足多樣式的應用需求，例如聚光、大角度均勻發光，乃至於非對稱 光斑應用；在面向多類型的LED應用的能量分佈需求，此時應專注在開發二次配光的關鍵光學件，例如TIR透鏡，或者是一些特殊的折射件透鏡，以滿足各式的LED應用光學 的需求。

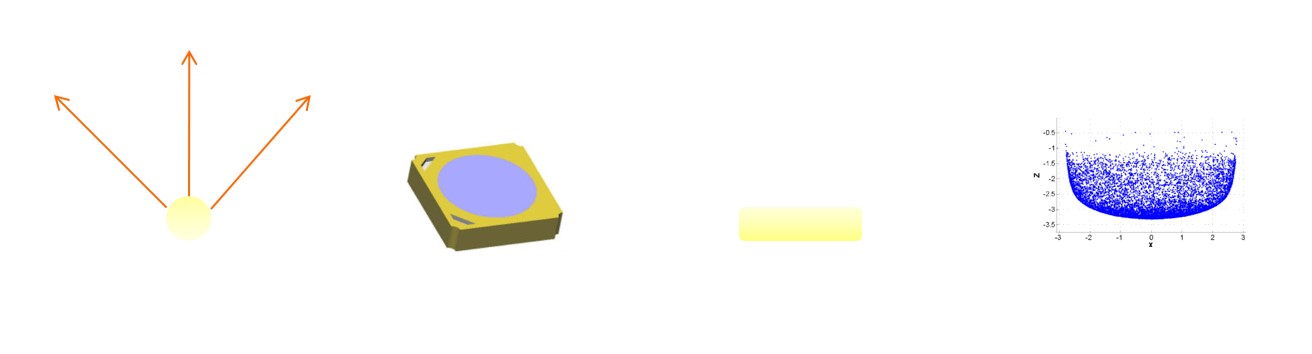

當決定要開發二次配光的關鍵光學件之際，首先要面對的，必須是決定LED光源是應該採用何種方式來建構？下圖是常見的四種光源建置方式，由左而右依序各為點光源、封裝光源、切趾光源以及 量測式的光源檔。
圖一 常見的LED光源建構方式[1]
[1]：網路收集的圖片說明。
量測式光源檔有不同的方式，例如OSRAM*半導體的LED是採用雙光源的方式來建立白光光源，並設置兩個光源各自己的波長分佈和
發光功率的比例，來混成白光；當前業界最廣泛使用的是Radiant*的影像型量測光源檔，Radiant公司的量測儀器設備如
下圖右所示，得到的光源檔CCD如下圖左；該設備的大概原理，是利用鏡頭成像至光源處，雖然量測感測器距離光源約有300mm
左右，但因為焦點是在LED光源處，經由空間掃掠的方式把各方向的物面特性記錄在像面，得到具有近場性質的光源光束資訊。
OSRAM為知名的LED國際品牌大廠。
Radiant官方網站，更多有關量測光源檔可參訪該網站。
 |
 |

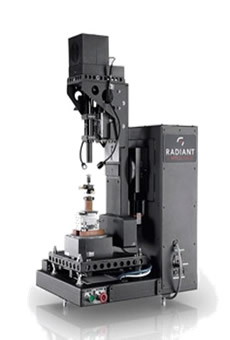

| 圖二 Raidant的量測設備以及量測到的CCD影像 | |
當量測得到的光源光束檔案，以Radiant公司的Prosource軟件開啟，能分析與擷取到量測的光源的相關特性，如下圖所示，由 左而右依序為LED外觀影像、LED CCD影像以及遠場強度特性；最重要的特性，是藉由Prosource軟件把LED CCD影像轉換成光 線束，生成Prosource有支援的光束檔案格式，並匯入到對應可支援的的非成像光學仿真軟件裡，仿真成LED光源。
 |
 |
 |
| 圖三 Prosource光源檔的LED光源的相關資訊舉例 | ||
上述圖片是取自Radiant官方網站，SIG 400和Prosource皆是Radiant公司產品。
引用LED Professional[2]的2008年11/12月的期刊中的"LED Source Modeling Method Evaluations"，作者是Mark Jongewaard和Kurt Wilcox[3]。Type 1編號，指的是取用Radiant Image的光源檔，LED幾何外形只是參考用，無光學屬性；Type 3編號，是指利用Photopia[4]建立的精確封裝光源模擬零件檔，包括LED光源的封裝膠的特性，以及LED支架的反射特性，並以模 型的方式建立發光晶片；把Type 1的光源匯入到一個標準的路燈設計檔案，並分析得到的結果如圖四的紅色線，而圖四的黑色線是實際成品所量測到的光強結果；兩條曲線比較，在低角度處的吻合度高，但在高 角度處，仿真和實測值，是有明顯的差異，尤其是最大角度位置，此值會影響到路燈規範是否滿足。

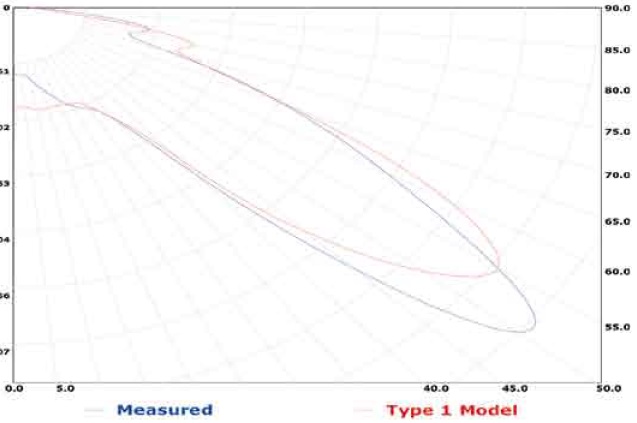

圖四 量測式光源檔的路燈光形舉例[3]

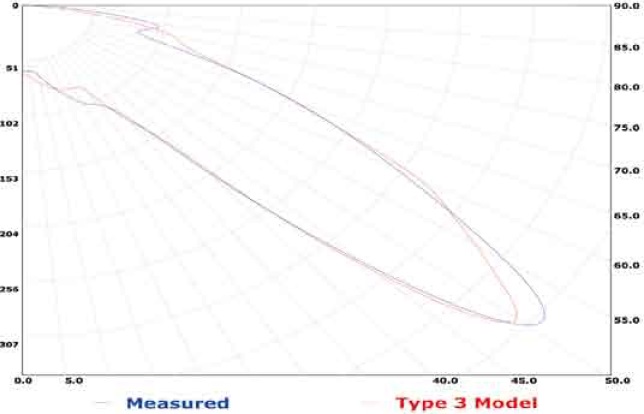

圖五 封裝仿真光源的路燈光形舉例[3]另外一種光源的做法，是OSRAM官方提供的光源檔格式，該白光光源檔格式是採用兩個光源，重疊在同一位置，分別給予兩種波長的分佈，以及對應的輻射功率比例，這樣子
就能混成希望的白光；此做法是由設計者直接給于波長頻譜分佈，僅適合用於遠場設計，在近場應用的情況，該顏色分佈是不真實的，使用時，請務必留意；不少知名非成像光學
的知名軟件，例如Lucidshap和Zemax，光源顏色差不多也是基於給定頻譜的方式來定義；實際應用，有另外一種使用量測方式來實現光源的顏色觀察，也就是在光源檔記錄色度
點或是波長功率值，這些伸延內容，本站會另外再以專文做說明。
Lucidshap官方網站，為車燈設計與分析的知名非成像光學軟件。
Zemax官方網站，為成像和非成像設計與分析的知名光學軟件。
